潔凈醫學實驗室根據科研目的不同，分為無菌實驗室、PCR實驗室、生物、PET中心、生物安全實驗室等。實驗室設計除了滿足安全可靠、技術先進，還要做到美觀大氣、環保節能。這些功能特性如何通過設計來實現，就要從工藝設計、水電暖氣網六大專項工程設計做起。
一、潔凈醫學實驗室的工藝設計
潔凈醫學實驗室的設計應從工藝設計切入，充分了解實驗各個工藝環節、先后順序、技術要求、廢物排放，通過合理的工藝設計為潔凈醫學實驗室的建設打下堅實的基礎。
要詳細了解潔凈實驗室的操作對象的特性、對實驗人員和環境有無危害，還要充分了解實驗流程的各個環節及其對環境的要求。潔凈醫學實驗室要設計好三類流線：人員流線、潔物流線、污物流線。盡可能做到人員流線和貨物流線分開，尤其是潔物入口、污物出口和人員進出口需要分開設置。還要詳細了解各實驗單元之間的壓力狀況，實驗儀器的配電要求、配氣要求、排風要求、送風要求、上下水要求。
無菌實驗室
常用的實驗儀器有：恒溫培養箱、二氧化碳培養箱、普通冰箱（冰柜）、低溫冰箱（冰柜）、超低溫冰箱（冰柜）、搖床、離心機、超凈工作臺、層流罩等。
PCR實驗室
基因擴增實驗室常用的實驗儀器有：普通冰箱（冰柜）、低溫冰箱（冰柜）、超低溫冰箱（冰柜）、離心機、電泳槽、PCR儀、超凈工作臺、通風櫥、生物安全柜等。
PET中心
正電子發射計算機斷層顯像中心常用的實驗儀器有：熱室分裝箱。
PS:無菌室、PCR實驗室和PET中心所采用的傳遞窗可以設普通的窗，傳遞窗內設置紫外消毒燈。
生物安全柜
常用的實驗儀器有：恒溫培養箱、二氧化碳培養箱、普通冰箱（冰柜）、低溫冰箱（冰柜）、超低溫冰箱（冰柜）、搖床、離心機、洗板機、酶標儀、電泳槽、程序降溫系統、超凈工作臺、生物安全柜、層流罩、可移動式消毒鍋、單扉消毒鍋、雙扉消毒鍋等。
生物安全實驗室設計要充分了解生物因子的危險等級，根據不同的危險等級選擇不同的防護裝備、設計相應的防護設施、選擇適宜的建筑、結構、空調、上下水、配電及自動控制設施。三級和四級生物安全實驗室的人流路線的應符合空氣潔凈技術關于污染控制和物理隔離的原則。生物安全實驗室所采用的傳遞窗需要根據不同的實驗室等級和傳遞窗的安裝部位確定，實驗區對外的傳遞窗密封性要好，并且可以自帶潔凈、消毒功能，實驗區內部的傳遞窗可以采用普通傳遞窗。

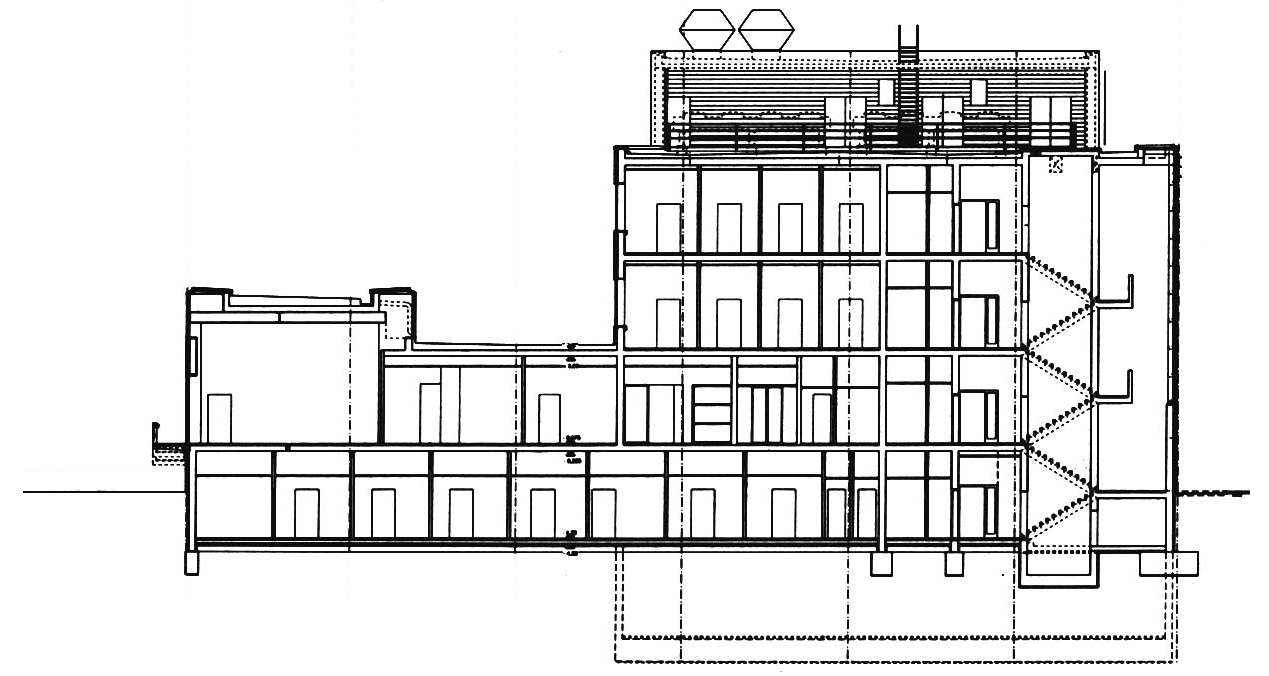

二、建筑、裝修、結構
潔凈醫學實驗室建設選址通常布置在最內側。圍護結構通常做到如下：墻體采用拼縫少整體氣密性好的輕質復合結構、地面整體性好、窗固定但不可開啟采用金屬框架或者合金框架的雙層，門采用金屬壁板門。
TIPS:結構設計要充分考慮超凈工作臺、通風櫥、生物安全柜、離心機、熱室分裝機、生物安全柜、雙扉高壓鍋、污水處理設備的荷載情況。改造的潔凈醫學實驗室的室內凈高不宜低于2.5米，新建的潔凈醫學實驗室的室內凈高不宜低于2.6米。
無菌實驗室
通常包括換鞋、男女一更、男女二更、緩沖、走廊、無菌實驗室、潔物入口、污物出口。二更可以兼作緩沖間，換鞋可以和一更合并。在建筑面積有限的場所物流出入口可采用傳遞窗代替。
PCR實驗室
主要由四個獨立的功能單元構成：樣品和試劑準備區、核酸提取室（標本制備區）、擴增區、產物分析區。每個區之間設置傳遞窗；每個區需要有自己的緩沖間，當不設置統一的人流出入口時，各緩沖間都要兼做各區的更衣室。設計比較好的PCR實驗室可以設計統一的人員出入口、潔物入口和污物出口。
TIPS:PCR實驗室的設計考慮超凈工作臺、通風櫥、生物安全柜等大型設備的安裝空間和運輸通道。
PET中心
包括一更、緩沖、二更、氣閘、物流入口、分裝準備室、分裝熱室、熱室后室。比較完善的PET中心還要設計配套的無菌檢測室和陽性對照室。
TIPS:PET中心的設計考慮熱室分裝機的安裝空間和運輸通道。
生物安全柜
一級實驗室的可以是一間安裝了生物安全柜的獨立的房間，實驗室的門應有可視窗鎖閉，門鎖及門的開啟方向不應妨礙室內人員的逃生。詳細要求可以參照《實驗室生物安全通用要求》GB19489-2008。
生物安全二級實驗室宜設置更衣室和主實驗室，主實驗室內設置生物安全柜，主實驗室要求維持微負壓。詳細要求可以參照《實驗室 生物安全通用要求》GB19489-2008。
生物安全三級a類實驗室防護區應包括主實驗室、緩沖間等，緩沖間可兼做防護服更換間；輔助工作區應包括清潔衣物更換間、監控室、洗消間、淋浴間等；生物安全三級b1類實驗室防護區應包括主實驗室、緩沖間、防護服更換間等。輔助工作區應包括清潔衣物更換間、監控室、洗消間、淋浴間等。主實驗室不宜直接與其它公共區域相鄰。詳細要求可以參照《生物安全實驗室建筑技術規范》GB50346-2011。
生物安全四級實驗室防護區應包括主實驗室、緩沖間、外防護服更換間等，輔助工作區應包括監控室、清潔衣物更換間；設有生命支持系統四級生物安全實驗室的防護區應包括主實驗室、化學淋浴間、外防護服更換間等，化學淋浴間可見做緩沖間。詳細要求可以參照《生物安全實驗室建筑技術規范》GB50346-2011。生物安全四級實驗室一般為國家重點工程項目，由于設計工程的特殊性質，本章不詳細敘述及討論不提供平面設計實例。
三級和四級生物安全實驗室宜設置設備層，設備層警告不宜低于2.6米。二級生物安全實驗室應在實驗室或者實驗室所在建筑內配備高壓滅菌器或者其他消毒滅菌設備。
三級生物安全實驗室應在防護區內設置生物安全型雙扉高壓滅菌器，滅菌器主體一側擁有維護空間。
四級生物安全實驗室主實驗室應設置生物安全型雙扉高壓滅菌器，滅菌器主體所在的房間應為負壓。
TIPS:生物安全實驗室的設計考慮生物安全柜、雙扉高壓鍋、污水處理設備等大型設備的安裝空間和運輸通道。生物安全實驗室的結構要求要滿足《生物安全實驗室建筑技術規范》GB50346-2011的要求。
潔凈醫學實驗室的墻面、頂棚的材料應易于清潔消毒、耐腐蝕、不起塵、不開裂、光滑防水、表面涂層已具有抗靜電性能。
通常的墻面材料有：各類滿足防滑要求的復合彩鋼板、電解鋼板、鋁板或者不銹鋼板。
潔凈醫學實驗室的地面應采用無縫防滑耐磨、耐腐蝕地面，踢腳與墻面齊平。地面與墻面的相交位置及其圍護結構的相交位置宜做半徑不小于30mm的圓弧處理。
通常的地面材料有：彩色自流平地面、PVC卷材焊接地面、橡膠卷材地面等等。
潔凈醫學實驗室的門應能自動關閉、并設置觀察窗，并設置門鎖。實驗室的門宜開向壓力較高的區域。緩沖間的兩個門之間要能夠互鎖。需要打壓測試的區域的門要采用密閉門，密閉門可以是機械壓緊式或者充氣式，當設置充氣式密閉門時，要設置壓縮空氣系統。
醫學實驗室的工藝設計作為實驗室藍圖拓印的前提和基礎，在用粗線條對“藍圖”打型過程中，要著重注意工藝環節、先后順序、技術要求、廢物排放等幾個起形要素，便于建筑、裝修和結構的后續順利施工如只需對繪制在硫酸紙的“線條”仔細用力“刮刮”，藍圖就會在“水彩畫”上按照設計師最初勾勒的那樣無差別顯現。作品形成，為下一步的施工、竣工交付后的運營邁出關鍵的第一步，落下堅實的不會輕易被后期出現的需求評估、方案評選影響進行的些許涂抹或較大改動的腳印。
